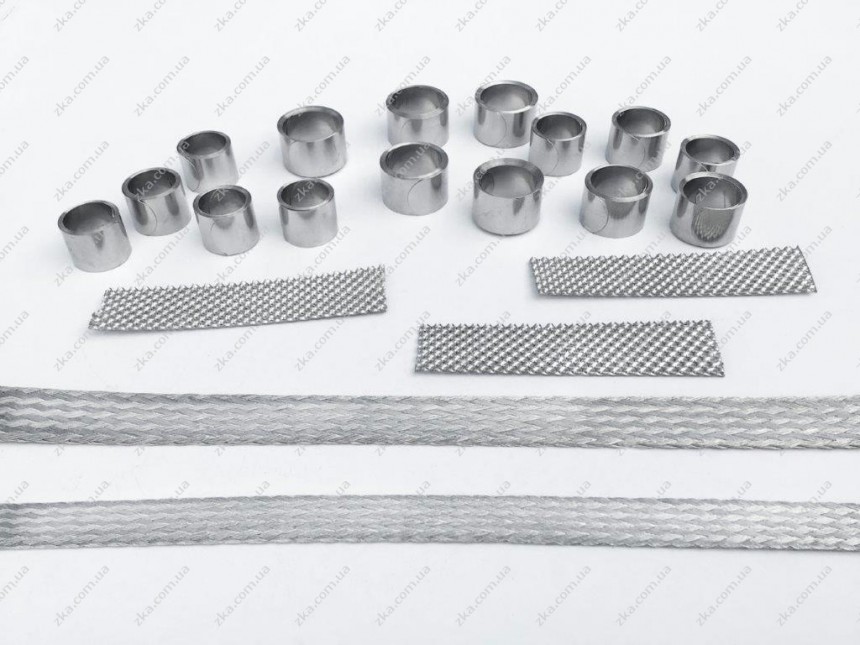

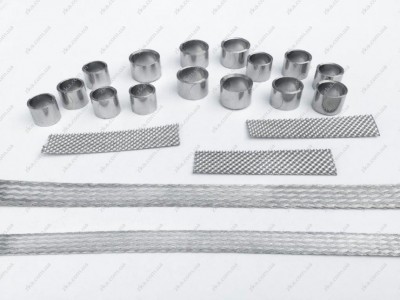

Комплект заземления включает в себя: пружину кабельную постоянного давления, терку контактную латунную луженную, провод заземления соответствующего сечения.
НАЗНАЧЕНИЕ
Пружина используется при монтаже кабельных муфт для обеспечения прижимного действия при присоединении провода заземления к свинцовой или алюминиевой оболочке кабеля. Пружина обеспечивает постоянное радиальное прижимное давление в течении всего срока эксплуатации.
Терка контактная латунная луженная используется для создания контакта провода заземления с металлической оболочкой и бронированными лентами кабелей и проводов под прижимным действием пружины.
ПРИМЕНЯЕТСЯ ДЛЯ КАБЕЛЯ
Сечение кабеля 25-240 мм2.
СООТВЕТСТВУЕТ СТАНДАРТАМ
ТУ У 27.9-32180267-001:2019, ISO 9001:2015.
ГАРАНТИИ ПРОИЗВОДИТЕЛЯ
| ПРУЖИНИ ПОСТІЙНОГО ТИСКУ | |||
|---|---|---|---|
| Переріз кабелю, мм2 | 25-50 | 70-120 | 150-240 |
| Внутрішній діаметр пружини, мм | 18±1 | 25,5±1,5 | 32±1,5 |
| Товщина пружинної стрічки, мм | 0,3±0,02 | 0,3±0,02 | 0,4±0,02 |
| Ширина полоси пружини, мм | 16 | 20 | 20(22) |
| Кількість витків пружини | 5 | 5,5 | 5,5 |
| Матеріал | Нержавіюча немагнітна антикорозійна сталь | ||
| Конструкція | Закруглені кінці стрічки | ||
| ТЕРКА КОНТАКТНА | Довжина, мм | 90 | 100 | 110 |
| Ширина, мм | 30 | 30 | 30 |
| Матеріал | Латунна стрічка, луджена | ||
| Конструкція | Двостороння розшипована поверхня | ||
